会议室发布屏_预约屏_显示屏的安装方法

终端安装示意说明

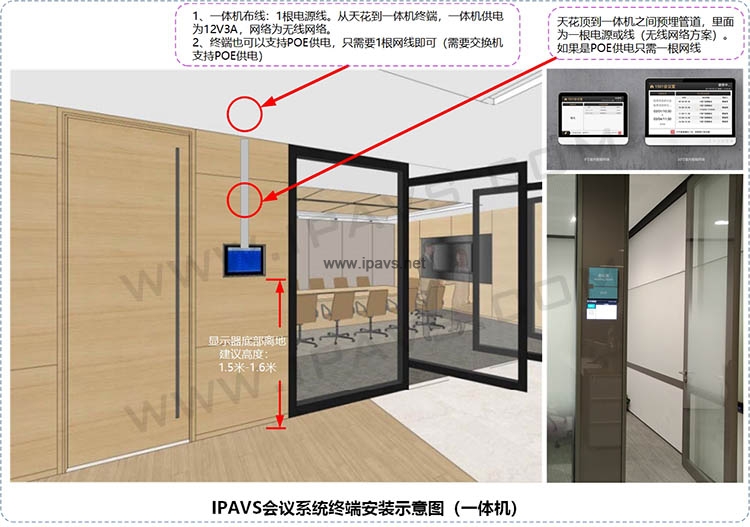

安装示意图:

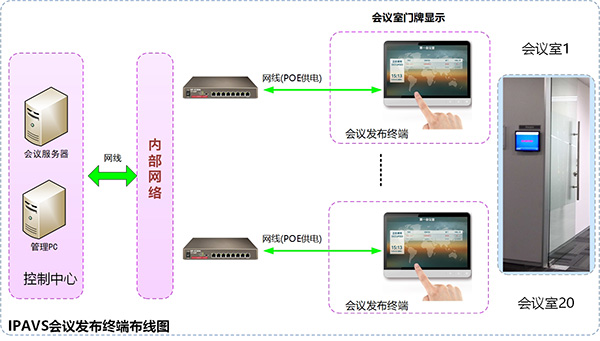

布线图:


安装说明:
布线说明:
对于电源方面,一体机的供电可以在天花上就近取电(220V),也可以集中供电(12V),同样如果交换机支持POE供电,也可以采用POE供电方式,终端支持POE供电和12V电源适配器供电2种方式。
对于网络方面,终端同时支持有线网络和无线网络2种连接方式。终端建议采用POE有线网络方式连接服务器(只需要1根线即可解决供电和联网),网络连接到附近的交换机上即可, 终端日常无需操作,只需要设置定时开关机即可实现全自动管理,每天自动开关机。
终端一体机采用壁挂方式安装(或嵌入式安装,需和装修配合,在墙面预留空位)。下面是几种常见的装修风格,我们针对常见的3种场景进行说明

A、安装实际案例-木框墙面
木框墙面的安装适合壁挂式和嵌入式安装,嵌入式安装,需要装修提前在木框墙面上开孔(根据屏幕的尺寸大小)。配套线缆可以从天花上沿着木框里面拉下来。建议采用POE供电方式,只需要一根网线即可。

B、安装实际案例-水泥墙面

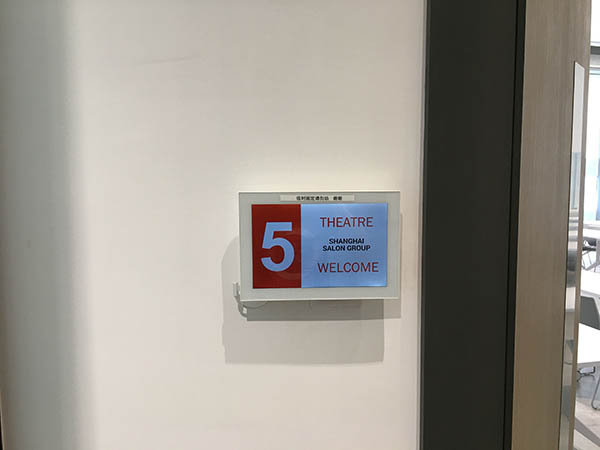

水泥墙的安装相对简单,通过我公司提供的超薄壁挂支架安装(采用6mm膨胀螺丝固定),直接壁挂(超薄屏),也可以嵌入式安装,线缆预埋在水泥墙里面(预埋管道),不影响外观。

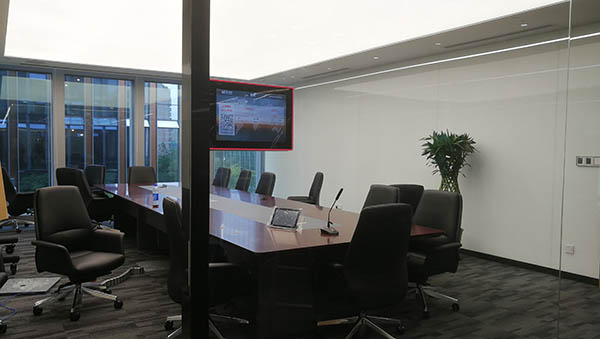

C、安装实际案例-玻璃墙面:

玻璃墙面是目前在会议室使用较多的一种装修方式,玻璃墙面的安装,可以通过专用透明面板支架固定显示终端,将专用的玻璃胶固定透明面板,固定后,将屏幕挂在上面即可。屏幕的反面用装饰面板粘贴,采用POE供电方式,网线可以通过玻璃边框穿线(电源线和网线)。

目前随着各种会议室的装修风格出现,会议发布屏幕的安装方式千差万别,融靖电子科技在会议室应用领域有10多年的经验,对各种复杂的安装环境均有对应的方案,提供现场查看服务,根据现场环境制定解决方案。同时也可以提供大量实际案例供用户参考选择。
